二，按构造分类

  通常轧制同一种用途的产品轧钢机，他们在构造上很多能不同。因此，根据轧钢机的生产要求，按轧辊的数目及在工作中机座中不同的布置方式，轧钢机可分为以下五种主要类型：具有水平轧辊的轧机，具有立式轧辊的轧机，具有水品滚和立式辊的轧机，具有倾斜布局轧辊的轧机以及一塔轧机。

  1，具有水平轧辊的轧钢机(见表1-1）

     这类轧钢机应用较广泛，分为以下几种形式。

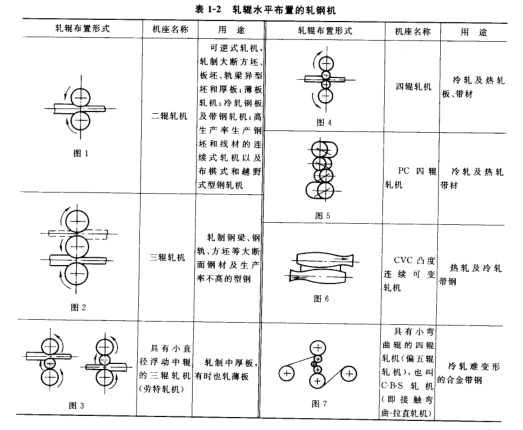

     （1）二辊轧机（见表1-1图1）其工作机座是由二个布置在同一垂直面内的水平辊所组成，这种轧钢机的应用较广泛，主要应用于以下几种情况。

       ①二辊可逆式轧钢机，该机做工中轧件每通过轧辊一道以后，便改变轧辊的转动方向一次，使轧件进行往返轧制。他主要用于轧制大钢坯，如初轧钢坯，板坯，轨梁，异性坯和厚板等。

       ②二辊不可逆式轧钢机，他主要用于现代化搞生产率的型钢和钢坯轧机，由数个一次顺列布置的工作机座所组成。轧件在每个机座上仅进行一道轧制。

       ③薄板轧机，一般是指单片生产的热轧厚度为0.2~4mm的钢板轧机。

       ④冷轧钢板及带钢轧机。

      （2）三辊轧机（见表1-2中图2）其工作机座由三个布置在同以垂直平面内的水平辊所组成。在轧制过程中，轧辊不反转，而轧件可以通过上，下轧制线进行往返轧制。这种轧钢机已有被搞生产率的二，四辊不可逆式轧钢机取代的趋势。一次在二辊不可逆式轧钢机上，轧件在每架轧机上只通过一次，不必进行往返运动，从而大大提高了生产率。单目前这种三辊式轧机在中国还广为应用，他主要有以下几种类型。

       ①轧制中厚板的三辊劳特式轧机，这种轧机中辊不传动，而且直径比上，下辊小（见表1-1中图3）。每轧制一道后，中辊均要上升或下降一次；这种轧机目前已不在制造了。

       ②轨梁轧机，即轧辊直径超过750mm的型钢三重式轧机。

       ③横列式型钢轧机。

       ④三辊开坯机用来将1~1.5t的小钢钉开成小钢坯。

    （3）四辊轧机（见表1-2中图4）它的工作辊机座由四个布置在同一垂直平面内的水平辊所组成，轧制仅在两个中间轧辊间进行，这两个中间辊称为工作辊的直径比上，下轧辊的直径小得多。上，下大轧辊只用来支撑工作辊。所以叫做支承辊。采用支撑辊的轧机，其刚度及强度都大大增加。这种轧机非常普遍地应用于热轧钢板，冷轧钢板及带钢轧机。

   （4）PC四辊轧机（见表1-2中图5）这种轧机的中心轴线是交叉布置的，目的是利于板形的调整。

   （5）CVC凸度连续可变轧机（见表1-2中图6） 它是将四辊轧机的工作辊磨成S型的滚廓曲线，使用时工作辊可以轴向移动，一次改变轧辊辊缝的距离，从而有利于板形的控制。

   （6）五辊轧机（见表1-2中图7、图8、图9） 这类轧机是在四辗轧机的基础上发展起来的，主要用于板带生产。

具有弯曲辊的五辗轧机（即CBS异步轧机），轧制过程中具有接触-弯曲-拉伸综合作用。小直径的空转辊起弯曲轧件的作用，由于轧辊的线速度不同而构成异步轧制的特点。这种轧机压下量大，可减少轧制道次，适用于轧制难变形的金属（见表1-2中图7）。

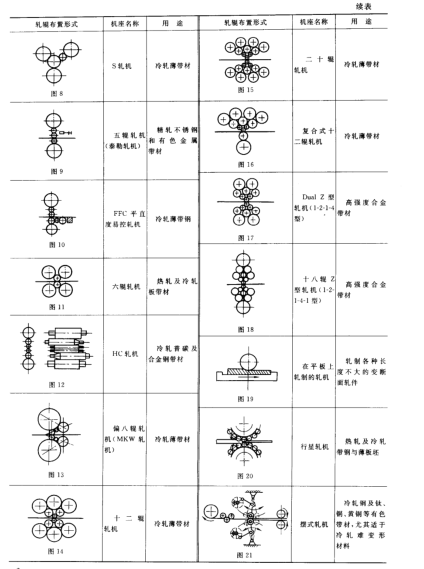

另一种型式的异步轧机，称为S轧机（见表1-2中图8）。

    泰勒轧机（见表1-2 中图 9） 采用异径组合的工作辊。 上工作辊的直径小，在轧制过程中易发生水平弯曲，所以有专门测量小工作辊水平位移的装置，通过控制系统改变辊子的扭矩分配，以调节辊形。泰勒轧机也有六辊式的。

具有水平支承辊的五辗轧机（见表1-2中图10）较四辊轧机多一个中间辊，并将下工作辊直径减小，以实现异步轧制。 出 口侧设置了限制工作辊产生弯曲的侧弯辊和侧支承辊。这种轧机有垂直方向的弯辗系统和水平方向的弯辊系统，提高了轧机的调节性能。

   （7）六辊轧机（见表1-2中图 11、图 12） 其工作机座由两个工作辊和四个支承辗组成。主要用于轧制有色金属板和冷轧带钢。但实际使用表明，它的刚度与四辊轧机相比并没有显著的特点，而且不如四辊轧机使用方便。因此，这种轧机目前几乎不再制造了。

HC轧机是一种中间辊可以轴向移动的六辗轧机，通过抽动中间辊或工作辗来改善板形，配合使用弯辊装置，可使轧辊横向刚度增大。

   （8）偏八辗轧机（见表1-2中图13）它是 MKW 型轧机的一种。其工作辊直径约为支承辊直径的六分之一，目中心线对上下支承辊中心连线有较大偏移。为防止工作辗水平弯

曲。在出 口侧设有侧中间辊和侧支承辊。使机座水平刚度提高。 它的轧制压 力小。压下量大，适用于薄带材生产。

   （9）多辊轧机（见表1-2中图14、图15、图16） 有十二辗、二十辊及复合式十二辗等形式。 由干有多层中间辊及支承辊支承，工作辊的直径就可以大为减小，而机座的刚度和强度都

很高。一般都是中间辗驱动，使工作辊不承受扭转力矩。这类轧机主要用来生产冷轧薄带钢。

  （10）Z型轧机（见表1-2中图17、图18） 它是由多辗轧机变化而来。由于改变了工作辊辊径，为控制板形提供了良好的条件。

  （11）单辊轧机（见表1-2中图19） 这种轧机由一个辗和一个运动平板组成，主要用来轧制长度不大的变断面产品。

  （12）行星轧机（见表 1-2中图 20） 这种轧机热轧带钢，道次压下量可达 90%～95%。（13）摆式轧机（见表1-2中图 21） 这是 20世纪 50年代末出现的一种新型轧机，这种轧机适合轧制难变形的金属。
